Твердомер Виккерса
VH1010A

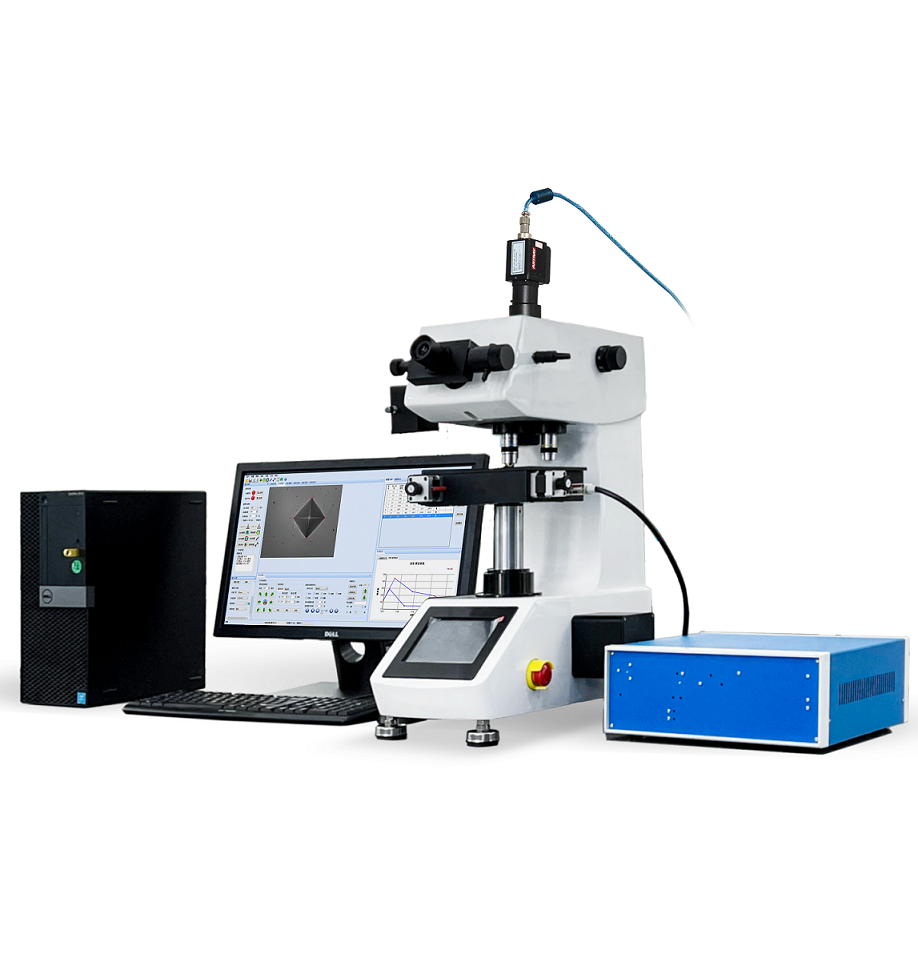

AutoVicky ZHV-VH1010A — это автоматическая микро-виккерсовская система измерения твердости с машинным зрением, моторизованной X-Y платформой и компьютерным программным обеспечением. Она применяется для испытания твердости металлов, керамики и композитов по шкале Виккерса. Поскольку при испытании по методу Виккерса вмятина очень мала, спектр использования очень широк: испытания очень тонких материалов, таких как фольга, или измерения поверхности детали, небольших частей или небольших областей, измерения отдельных микроструктур, или измерения глубины закалки корпуса путем секционирования детали и выполнения серии вмятин для описания профиля изменения твердости.

◆Автоматическое распознавание способности изображения вдавливания является ведущим, и эффективность обнаружения, стабильность и точность результатов обнаружения высоки.

◆ Два вида калибровки: оптическая калибровка, (ручной / автоматический) калибровка блока твердости. Твердость блока поддерживает многократное усреднение, произвольные несколько стандартных блоков и сегментированной калибровки и предпочтительного измерения.

◆ В дополнение к автоматическому измерению, есть три варианта ручного измерения: четыре стороны измерения, диагональное измерение и четырехточечное измерение (порядок выбора четырех вершин может быть произвольным).

◆ Поддерживаются три типа меток вдавливания: «Прямоугольник», «Красный крест» и «Круглый».

◆ Во время ручного измерения, он имеет функцию увеличительного стекла, которое удобно найти положение вершины вдавливания;

◆ Уникальная функция сочетания клавиш может быстро перемещать выбранную вершину, чтобы сделать операцию измерения более эффективной.

◆ Обеспечить пиксель расстояние и физическое расстояние диагонали вдавливания, и рассчитать HV / HK значение под текущей нагрузкой в режиме реального времени.

◆ Автоматическое переключение турели (переключение объектива и индентора).

◆ 5 миллионов цифровых камер для отображения видео вдавливания на компьютере. Он может захватывать и хранить изображения.

◆ В режиме реального времени отображать и обновлять статус текущего тестера твердости: текущий индентор / объектив, время удержания нагрузки, сила нагрузки и т.д.

◆ Расстояние между двумя точками может быть измерено вручную, несколько групп расстояний также могут быть отображены на видео или изображения в то же время.

◆ В случае различных разрешений, различных объективов и различных нагрузок, программное обеспечение автоматически выберет наилучший калибровочный коэффициент.

◆ Вся информация о контрольных точках может быть идентифицирована и помечена отдельно или в соответствии с требованиями заказчика. Информация об идентификации точки испытания будет отображаться в таблице последовательности значений испытания и на диаграмме вдавливания для удобства поиска. Эта функция очень важна для последующего анализа и обработки.

◆ Обратитесь к GB, DIN, ISO, ASTM и другим стандартам преобразования твердости для реализации: Виккерс HV, Knoop HK; Роквелл: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Поверхность Роквелла: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T; осуществлять взаимное преобразование между значениями твердости, такими как Бринелль HBS и Бринелль HBW.

◆ При измерении последовательности пути упрочненного слоя, есть несколько гибких режимов настройки инициализации, которые автоматически сохраняют и импортируют предыдущую последовательность пути; путь измерения также может быть сохранен по желанию для перезагрузки.

◆ Результаты измерения последовательности путей автоматически генерируют соответствующее значение глубины упрочненного слоя и кривую изменения твердости.

◆ Несколько режимов анализа могут быть выбраны для данных измерений; Все результаты могут быть установлены в графический отчет.

◆ Содержание и формат отчета могут быть гибко установлены, и документы WORD и EXCEL могут быть автоматически сгенерированы.

◆ Пароль и полномочия управления могут быть установлены: обычные операторы могут измерять твердость только в соответствии с установленными настройками.

◆ Встроенный стандартный инструмент преобразования значений твердости может автоматически преобразовать измеренное значение твердости в соответствии с таблицей и перечислить его в таблице результатов.
